铂铑线是一种以铂为基体，铑为金属的二元合金，在高温下呈连续固溶体。铑可以提高合金对铂的热电势、抗氧化性和耐酸性。有PtRh6、PtRh10、Rh13、PtRh30和PtRh40合金。Rh含量大于20%的合金不溶于王水。主要用作热电偶材料，PtRh10/Pt、PtRh13/Pt等，用作热电偶中的热电偶丝，直接测量或控制流体、蒸汽和气体介质以及固体表面的温度在0-1800C范围内的各种温度
生产过程。使用的行业有：钢铁、发电、石油、化工、玻璃纤维、食品、玻璃、制药、陶瓷、有色金属、热处理、航空航天、粉末冶金、碳素、焦化、印染等几乎所有的工业领域。
产品名称 | PtRh热电偶导线 | 温度范围 | S/R:0-1600°C B:0-1800°C | ||||
类型 | S/R/B | 直径 | 从0.015mm | ||||
材料 | 铂、铑 | 计算公式 | 1m重量=r*r*π*18.80g/cm3 | ||||
适用范围 | 钢铁、发电、石油、化工、玻璃纤维等工业领域 | ||||||
产品特性 | 铂丝具有最高的精度、最佳的稳定性和温度测量在热电偶系列中。 | ||||||
具有占地面积广、使用寿命长、测温上限高的优点。 | |||||||
名称 | 实验室温度条件下 | 1100条件下 | ||
抗拉强度 （Mpa） | 伸长率% | 抗拉强度 （Mpa） | 伸长率% | |
Pt | 95.20 | 8.00 | / | / |
PtRh5 | 197.90 | 13.50 | 28.01 | 10.00 |
PtRh10 | 307.20 | 26.30 | 50.93 | 13.00 |
PtRh15 | 364.30 | 22.20 | 66.21 | 13.50 |
PtRh20 | 391.00 | 21.00 | 71.30 | 10.00 |
PtRh24.5 | 426.30 | 23.30 | / | / |

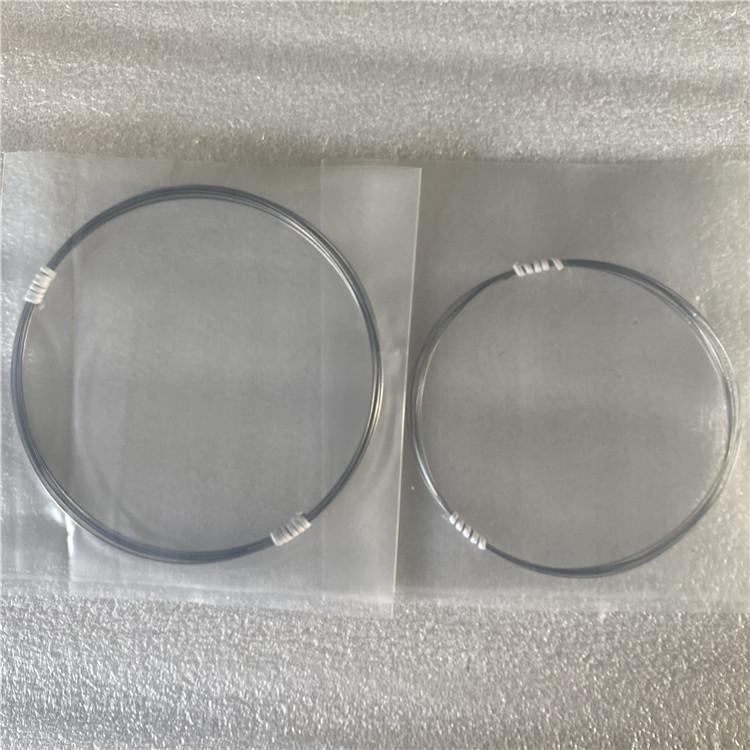

铂-铑10铂热电偶丝
耦合线适用于氧化性环境中的温度测量，不适合使用并且可以在短时间内用于真空温度测量。耦合线的最大长期使用温度为1400°C，最大短期使用温度为使用温度为1600°C。双线直径0.5mm，热电动势-温度特性符合IEC标准（S型）指标表；耦合线符合1975年修订的《金、银、锑》中规定的热电动势关系（1PTS-69）；它具有良好的高温稳定性，可用于制造工业热电偶和标准热电偶，也可以制作工作参考热电偶。
耦合线分为标准级和工业级I级和III级，其允许公差为：标准等级，1084.88°（铜点）热电动势满足10.575±0.030mV的要求。
等级 | 工作温度°C | 允许公差 |
Ⅰ | 0-1100 1100-1600 | ±1 ±1[1+（t-1100）×0.003] |
Ⅱ | 0-600 600-1600 | ±1.5 ±0.25%t |

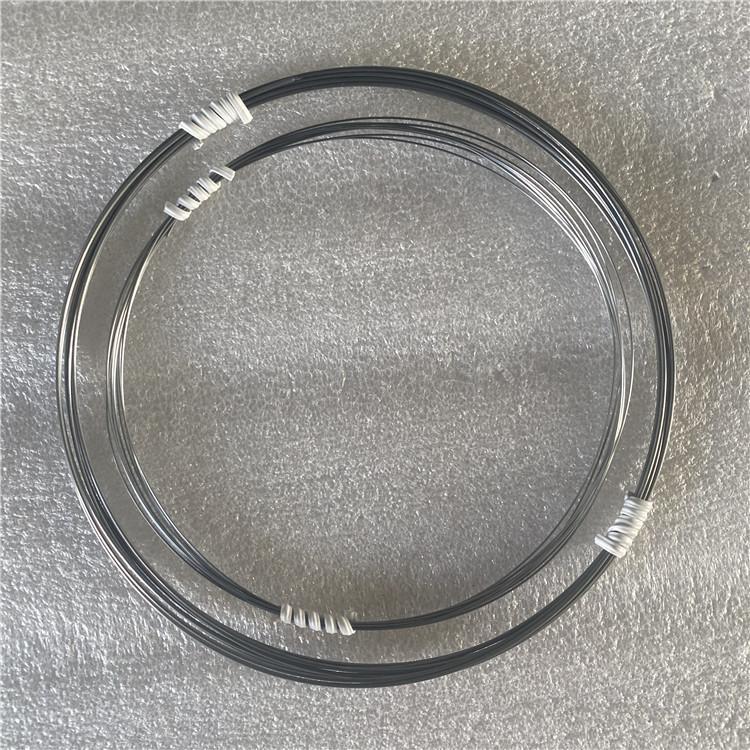

铂-铑13铂热电偶丝
耦合线适用于氧化性环境中的温度测量，不适用于并且可以在真空中短时间测量。耦合线提供最高1400°C的长期使用温度和最高1600°C的短期使用温度。双金属丝直径为0.5mm，热电动势-温度特性符合IEC标准（R型）索引表。它具有良好的高温稳定性，可用于制造工业热电偶和标准热电偶。耦合线分为标准级和工业I III级，其允许公差为：标准等级，1084.88°C（铜点）热电动势满足11.640±0.035mV的要求
等级 | 工作温度°C | 允许公差 |
Ⅰ | 600-1700 | ±0.25%t |
Ⅲ | 600-800 800-1700 | ±4 ±0.5%t |
