1.属性

铂-铑合金的性能随着铑含量的增加而有规律地变化：

（1） 晶格常数和密度平稳下降。（2） 提高了机械性能。由于成分性能和结构的稳定性，使得铂铑合金具有非常稳定的性能高温下的机械性能，尤其是铑含量低于25%. （3） 随着电阻率的增加，电阻温度系数减小。（4） 热电势及其稳定性增加，但当合金受到污染。（5） 铑可以减少合金中铂的挥发损失在高温氧化气氛中加热。（6） 增强的耐酸腐蚀性，

铑含量超过20%的合金不溶于王水。（7） 铂铑合金具有高催化活性。（8） 铂-铑合金通常易于加工，但铑合金的塑性很低，所以它必须通过热加工来进行铆接。

2.应用

高熔点、优异的化学、机械和热电稳定性以及高催化活性，决定了铂铑合金更为广泛和重要比用于工业应用的任何其它贵金属合金都要贵。主要用于：（1）热电偶造。PtRh10/Pt热电偶是上述最准确的温度测量

300℃，也是国际气温基准区630.74～1064.43℃，一般测量温度可达1350℃（短时间可达1600℃）；PtRh30/PtRh6，PtRh13/Pt、PtRh20/PtRh5、PtRh40/PtRh20和其他热电偶的测量值更高温度。（2） 在玻璃工业中，它被用于制造坩埚、漏板、搅拌器，电极和其他耐热和耐腐蚀装置。（3） 作为催化剂氨氧化和许多其它反应。（4） 作为高温加热体，

其中以PtRh40合金为加热体的炉子可以在氧化过程中工作大气压至1800℃。（5） 在仪器行业用作电触点、火花塞电极和电位计绕组材料。典型的铂-铑合金是PtRh3.5，PtRh7、PtRh10、PtRh25和PtRh40，其中PtRh10被称为“标准合金”是使用最广泛的。

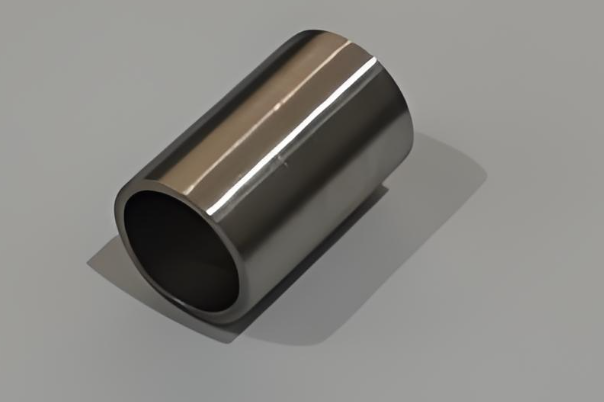

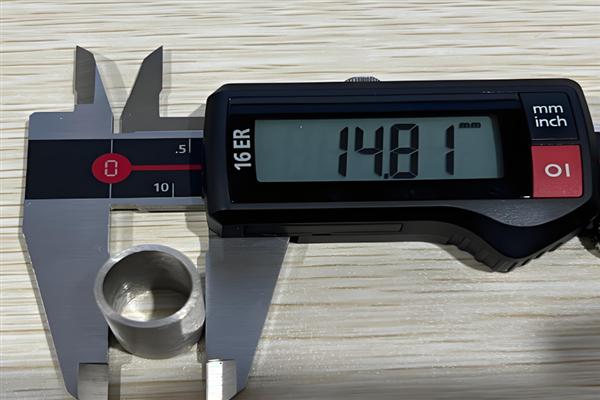

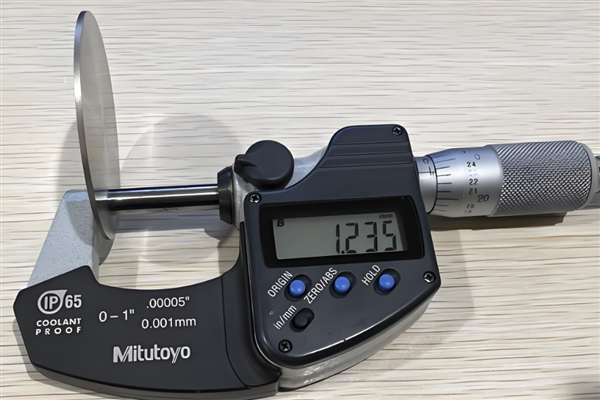

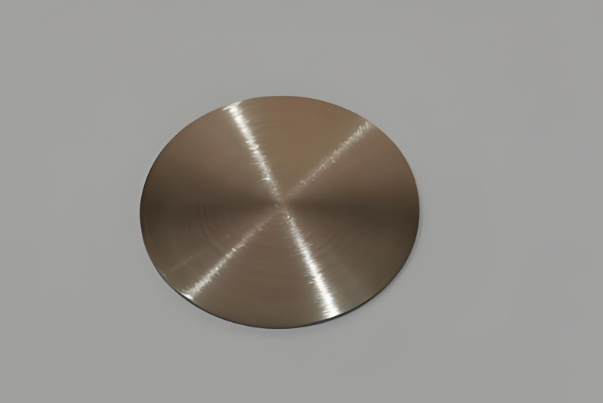

3.PtRh30的性质

密度：17.61 g/cm3

抗拉强度：＞480 Mpa

20℃电阻率：19.00μΩ·cm

维氏硬度：＞250 HV

熔点：1927℃

4.化学成分：（%）

Pt 70±0.5 Rh 30±0.5 Pd＜0.0005 Ir＜0.0005%Ag＜0.0003 Au＜0.0005

Fe＜0.0005 Ni＜0.0005 Al＜0.0003 Pb＜0.0008 Mg＜0.0002 Si＜0.001

Ti＜0.0003 Cr＜0.0003 Cu＜0.0003 Mn＜0.0002
