描述

铌片厚度范围为0.5至3.0 mm。铌通常是一种灰色金属，具有以下物理特性：熔点2468°C，沸点4742°C，密度8.57 g/cm3，高纯度铌金属在压缩下变形更大，更容易加工成薄铌片；然而，随着杂质的加入和薄片的变硬，材料的热中子捕获截面减小。

铌不与空气相互作用，在常温下在空气中非常稳定。

铌片在航空航天工业中经常用于耐高温部件，尽管其密度比其他难熔金属低并且在其元素条件下具有更高的熔点。

尺寸和标准：

等级：R04200 R04210 R04220

规格：厚度：0.5～3.0mm宽度：20～1000mm长度：20mm～2000mm

标准：ASTM B393

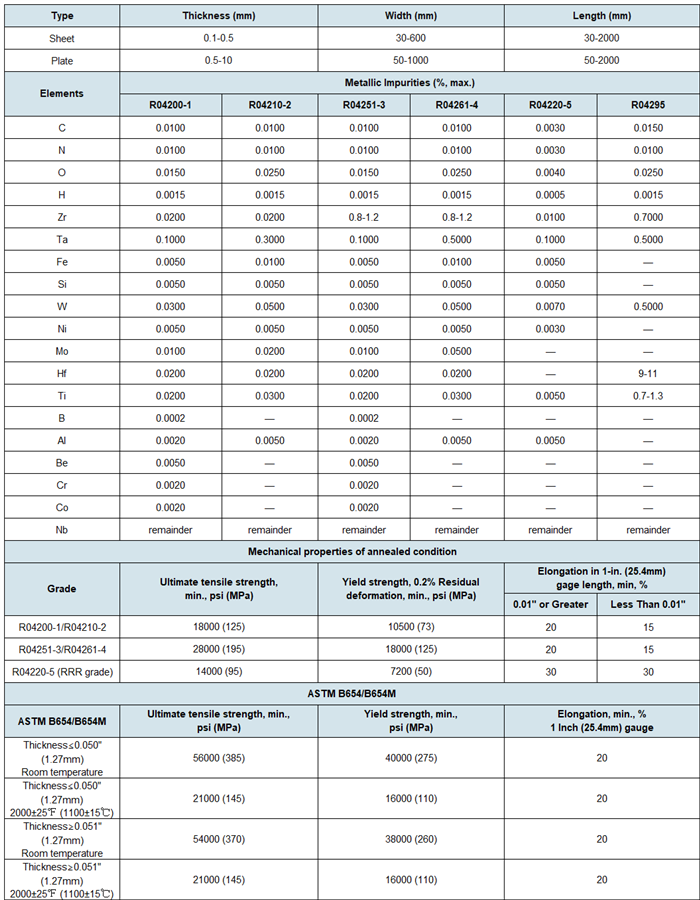

铌各牌号理化性能

铌板和铌板的应用

铌板用于工业、电光源、加热和隔热的电真空设备。高纯铌片对纯度和均匀性要求较高，可作为超导直线对撞机的腔材料。铌板带需求量最大的是钢铁企业，材料主要用于冷轧酸洗浸液槽、喷射泵及其系统管件。

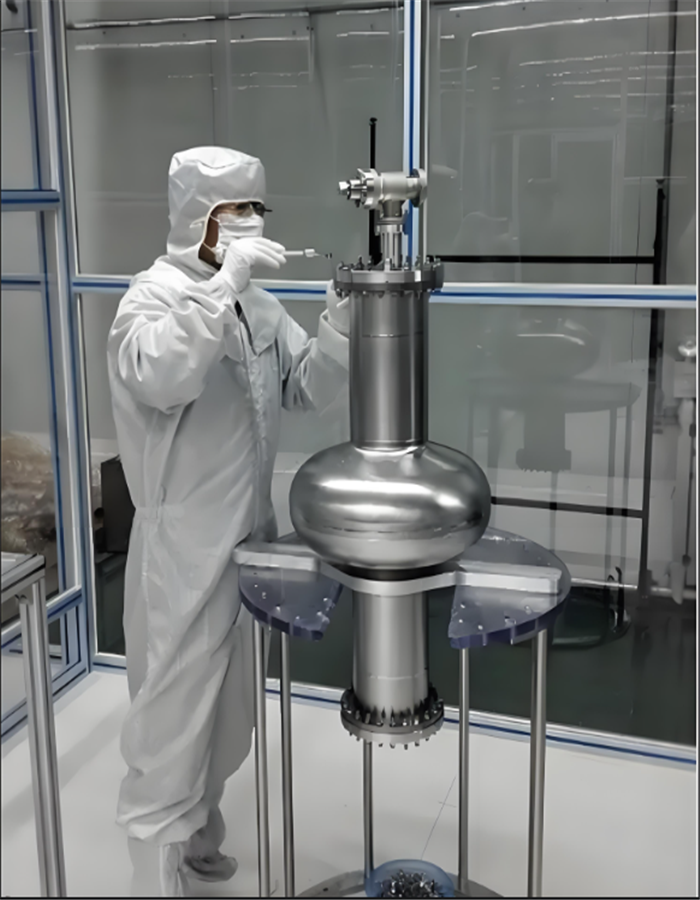

用于超导射频腔（SCRF）的高RRR铌材料

作为超导金属材料，应符合ASTM B393 Type-5（RRR超导级纯铌）中的规定。

机械性能

1抗拉强度MPa:130~200

2屈服应力（@0.2%）MPa:45~100

3 25.4 mm（1英寸）标距下的伸长率：40%纵向，40%横向

4维氏硬度HV10:35~60

5再结晶≥95%

6总体粒度（所需）：根据ASTM#5~ASTM#7

7局部晶粒度（沿厚度和横跨厚度）：<90μm（ASTM#4）
